Hvordan bytte batteri på Husqvarna Automower 310

Gi nytt liv til robotgressklipperen

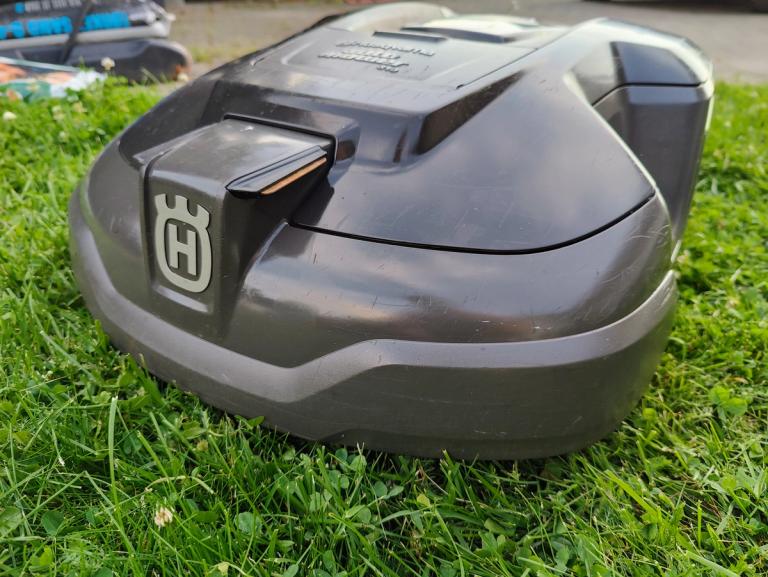

Husqvarna Automower 310
Husqvarna Automower 310 - en sliten arbeidshest

Dette er et steg for steg på hvordan jeg byttet og forbedret batteriet på min Husqvarna Automower 310 (og som fungerer på de fleste i 300-serien).

Min robotgressklipper begynte å bruke mer og mer tid på å søke tilbake til ladestasjonen, gikk tom for strøm før den nådde frem og klippet ikke i ytterkantene av hagen. Så det var på tide å bytte batteri.

Steg 1: ta av coveret

Lednigen til ladekontaktene som sitter på coveret går via en gummigjennomføring på undersiden. Ta av forsiktig av gummigjennomføringen og lirk ut lednignen. I enden sitter det en plugg. Ta av denne.

Bryteren for å justere klippehøyde er bare å dra rett opp.

Gummigjennomføring på undersiden
Gummigjennomføring på undersiden

Hold hånda flatt oppå lokket. Coveret sitter i tre punkter. Et foran og to bak. Rykk forsiktig rett opp for å løsne coveret. Nå kan dette legges til sides.

Husqvarna Automower 310
Coveret sitter i tre anker. En foran og to bak

Nå er det bare å finne frem børste, støvsuger og rå klut. Ingenting av dette ønsker du å få inn i gressklipperen. Under laget med gress så finner vi alle skruene som skal til for å åpne gressklipperen.

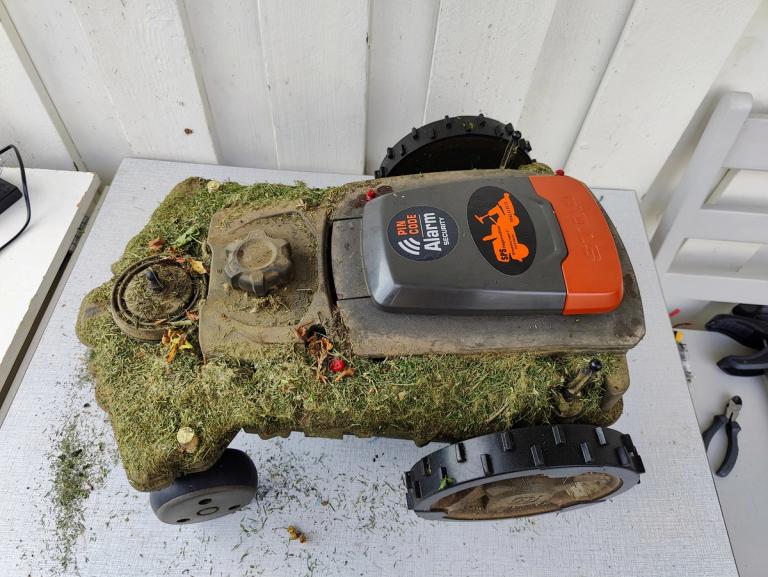

Husqvarna Automover 310 uten cover men med masse gress
Under dette tykke laget med gress finner vi de 14 skruene. På tide med en vask.
Husqvarna Automower 310 uten cover
Litt bedre ble det etter en runde med støvsuger, børste og en rå klut.

Steg 2: skru løs alle skruene

Her trenger du en skrutrekker eller et bit av typen T20.

Ikke bruk drill eller elektrisk verktøy. Skruene er skrudd fast i plasten og trekker man i for mye eller er for voldsom så kan man ødelegge plasten. Det ønsker man ikke. Selv om det er mange skruer så er det verdt tiden.

Det er 14 skruer totalt. Hvis du ser på forrige bilde så ser du at "søylene" ved bakhjulene også er festet med samme type skruer. Disse trenger du ikke løsne.

Steg 3: ta av toppen

NB! Displayet og tastaturet er koblet til med en båndkabel (eng: ribbon cable). Så løft av toppen forsiktig. Båndkabelen er festet til hovedkortet. Pluggen på hovedkortet har to sorte "ører". Press disse to forsiktig ned for å løsne båndkabelen fra hovedkortet.

Husqvarna Automower 310 ribbon cable
Båndkabelen er den brede grå kabelen på bildet
Husqvarna Automower 310 main board
Her er båndkabelen tatt av hovedkortet
Husqvarna Automower 310 open
Nå kan man trygt legge toppen til sides

Steg 4: fjern gammelt batteri

Batteriet er plugget til hovedkortet med en plugg. Du ser den som plugg nr. 2 fra høyre i raden av plugger i bildet under. Plugg fra batteriet.

Batteriet er festet med en brakett. Det er en stor sort brakett festet med 2 skruer. Ta ut skruene for å løsne braketten og du kan få tak i det gamle batteriet.

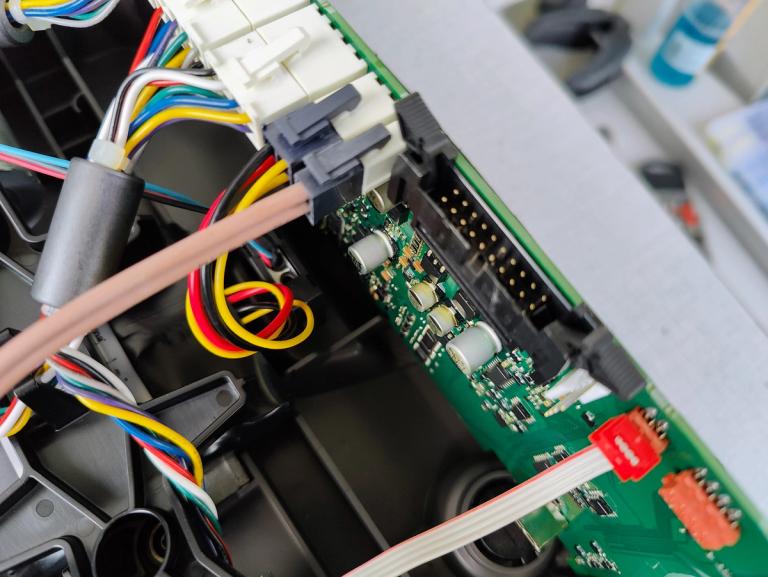

Husqvarna Automower 310 main board
Batteriets plugg er nr. 2 fra høyre i rekken av plugger

Steg 5: sett inn nytt batteri

Nesten selvforklarende dette steget. Sett i batteriet, fest braketten igjen og plugg inn batteriet i hovedkortet.

Husqvarna Automower 310 battery
Nytt batteri sikret på platt

Steg 6: legg på ny forsegling

Fjern den gamle forseglingen rundt kanten og kanten til justering av klippehøyde. Legg på ny før du monterer øvre del av klipperen igjen.

Husqvarna Automower 310 gasket
En gummipakning på Ø 5mm

Steg 7: skru sammen igjen

Nå er det bare å skru sammen klipperen i motsatt rekkefølge for hvordan man åpnet den. Husk å plugg i båndkablen og ladekabelen. Dette er også en fin mulighet til å vaske og tørke unna støv og annet.

Lykke til!

Husqvarna Automower 310
Ferdig og klar for mange timer med arbeid
